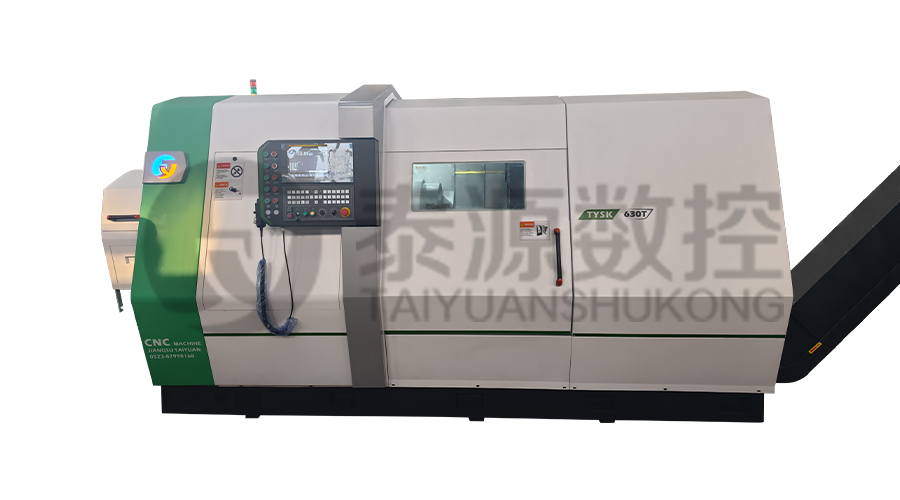

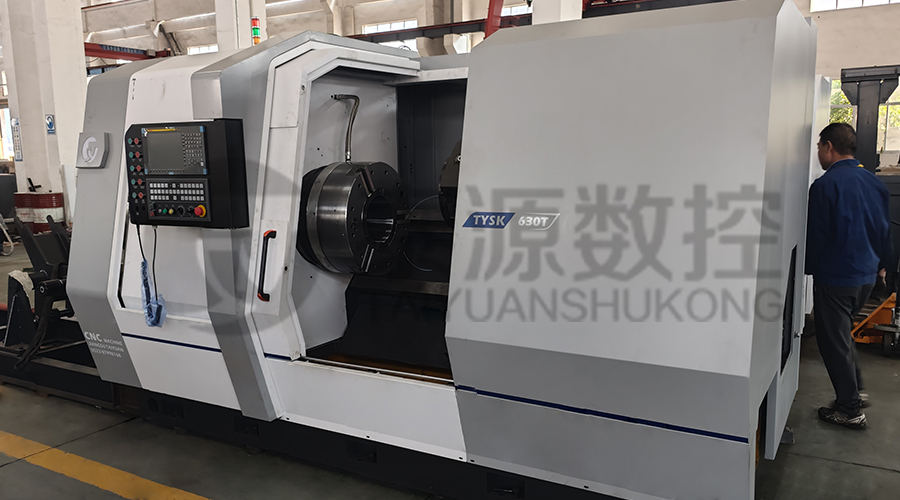

The Öljyporaputki-, liitos- ja kytkentäsorvikone on erikoistunut CNC-ratkaisu, joka on suunniteltu putkikierteiden erittäin tarkkaan koneistukseen API:n ja kansainvälisten standardien mukaisesti. Tämä laite on erityisesti konfiguroitu käsittelemään tiukat vaatimukset raskaiden öljykenttien putkimaisten tuotteiden (OCTG) käsittely , joka varmistaa rakenteen eheyden ja tiiviit liitokset poraputkille, työkaluliitoksille ja liittimille, joita käytetään syväporauksessa.
Tekninen suunnittelu ja rakenteelliset ominaisuudet
Koneessa on a suurireikäinen kararakenne kaksoisistukkajärjestelmällä, joka mahdollistaa pitkän akselin työkappaleiden vakaan kiinnityksen. Sänky on valmistettu korkealaatuisesta valuraudasta, ja siinä on leveä, induktiokarkaistu ohjainrakenne, joka tarjoaa staattinen ja dynaaminen jäykkyys vaaditaan kestämään raskaita leikkausvoimia erikoislujien seosterästen kierteityksen aikana. Integrointi tarkkuus palloruuvit ja suuren vääntömomentin servomoottorit takaavat tarkan nousun säädön, mikä on kriittistä kartiomaisen langan johdonmukaisuus ja pinnan viimeistelyn laatu.
Tekniset ydinominaisuudet

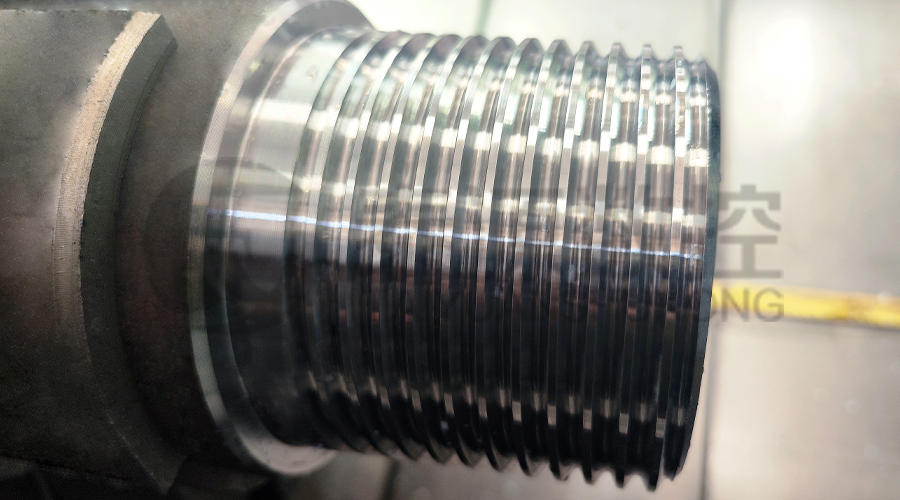

- API-säikeen profilointi: Mahdollisuus suorittaa tarkkaa kierteitystä API 5DP:lle, API 5CT:lle ja premium-liitoksille, mukaan lukien erikoistyökalujen liitosprofiilit.

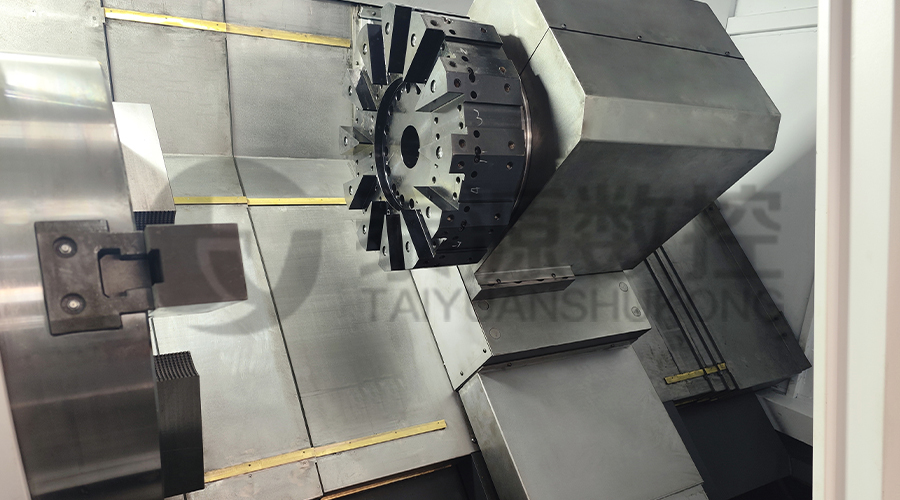

- Automatisoitu työkalutorni: Varustettu nopealla indeksointirevolverilla, joka mahdollistaa nopean työkalun vaihdon sorvaus-, tasoitus- ja kierteitysjaksojen välillä.

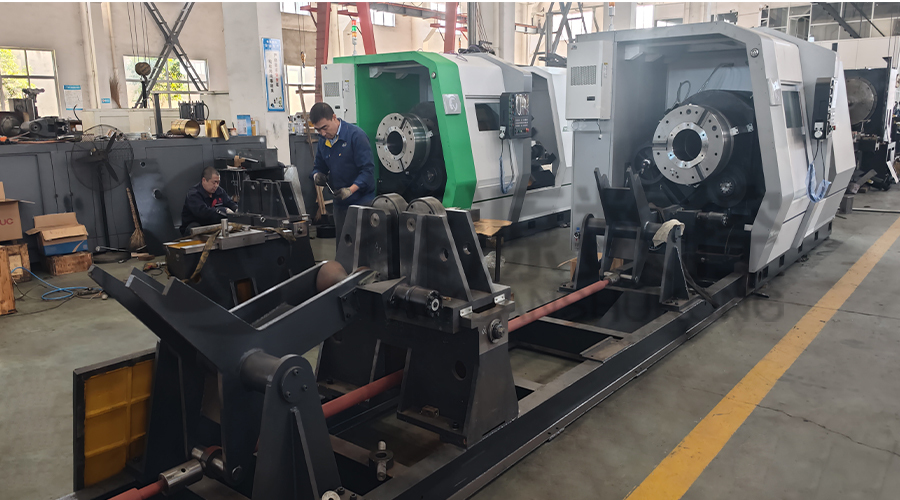

- Työkappaleen tukijärjestelmät: Sisältää raskaat hydrauliputkituet ja rullat, jotka ylläpitävät aksiaalista suuntausta ja estävät tärinää pidennettyjen poraputkiosien työstön aikana.
- CNC-ohjauksen tarkkuus: Kehittyneet ohjausjärjestelmät kompensoivat reaaliaikaisesti lämpölaajenemista ja työkalujen kulumista ja säilyttävät tiukat toleranssit pitkien tuotantoajojen aikana.
Tekniset tiedot
| Parametrin kuvaus | Yksikkö | Tekninen arvo |
| Max. Keinu sängyn päällä | mm | Φ630 - Φ1000 |
| Karan reiän halkaisija | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Karan nopeusalue | rpm | 10 - 600 (muuttuva) |
| Käsittelyputken halkaisija | tuumaa | 2-3/8" - 10-3/4" |
| Tornin asennot | kpl | 4/6/8 Pysty tai vaaka |
| X/Z-akselin paikannustarkkuus | mm | 0,02 / 0,03 |
| Päämoottorin teho | kW | 15 / 18,5 / 22 |
Operatiiviset edut öljylaitteiden valmistuksessa
Tämän toteuttaminen CNC-putkien kierresorvi tuotantolinjalle lyhentää merkittävästi sykliaikoja poraputkityökalujen liitosten kunnostus ja uusien kytkimien valmistus. Koneen arkkitehtuuri on optimoitu korkean tarkkuuden poraus kauluksen kierre ja kulutusta kestävien hihnapintojen käsittelyyn. Hyödyntämällä a suljetun silmukan palautejärjestelmä , sorvi varmistaa, että jokainen liitos täyttää öljy- ja kaasuteollisuuden tiukat turvallisuusvaatimukset, mikä minimoi porausreikien vikojen riskin.
Usein kysytyt kysymykset
Q1: Kuinka tämä kone varmistaa API-standardin säikeiden tarkkuuden pitkäaikaisessa jatkuvassa käytössä?
Tarkkuutta ylläpidetään yhdistämällä erittäin jäykkä sänkysuunnittelu ja erikoistunut tekninen asiantuntemus Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Vuonna 2003 Taixing Cityssä perustetulla yrityksellämme on 24 800 ㎡ laitos, joka on omistettu kansalliselle öljylaitteiden valmistukseen. Sorveissamme on a pitkä tarkkuussäilytysaika ja minimaaliset vikapisteet GBT- ja ISO-sertifioitujen laatujärjestelmien ansiosta. Ensiluokkaisten vaihteistokomponenttien käyttö varmistaa, että jopa vaaditulla suurella ajovoimalla porakauluksen kierteiden työstö , laitteet ylläpitävät tarvittavan pituuden tarkkuuden ja kartiomaisuuden, joita kansainväliset käyttäjät, kuten Shanghai Baosteel ja useat maailmanlaajuiset öljykentät, vaativat.
Q2: Pystyykö tämä sorvi käsittelemään erilaisia OCTG-komponentteja tavallisten poraputkien lisäksi?
Kyllä, laitteet on suunniteltu erittäin tarkasti ja monipuolisiksi. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. valmistaa laajan valikoiman erikoistyökaluja, ja tämä sorvi voidaan integroida laajempaan poraputkien tuotantolinja . Se pystyy käsittelemään kytkimiä, porakauluksen ulkokehyksiä ja työkalujen liitoksia. Lisäksi tuotevalikoimaamme kuuluu erikoiskoneita ruuvipumpun roottorin jyrsintä , taivutetun vaipan sorvaus ja karan kierteitys. Tämä laaja sovellusvalikoima öljykentillä, geologiassa ja kaivosteollisuudessa on seurausta keskittymisestämme energialaitteiden valmistuksen "erikoistumiseen, jalostukseen ja vahvistamiseen".
Q3: Millaista teknistä tukea ja luotettavuutta kansainväliset ostajat voivat odottaa?
Tuotteemme on tunnustettu "kansallisen laadun luotettaviksi", ja niitä käyttävät tällä hetkellä suuret yritykset alueella Yhdysvallat, Japani, Etelä-Korea ja Azerbaidžan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. tarjoaa laitteita, joille on ominaista yksinkertaiset rakenteet helpottamaan huoltoa ja korkeaa tuotantotehokkuutta. Sijaitsemme Jangtse-joen kultaisen vesiväylän vieressä, ja hyödynnämme strategista sijaintiamme ja vuosikymmenten valmistuskokemusta tarjotaksemme vankkaa teknistä tukea ja luotettavaa toimitusta. Noudatamme periaatetta tarkastella maailmanlaajuisia vertaistuotteita varmistaaksemme, että koneemme vastaavat maailmanlaajuisen energiasektorin kehittyviä teknisiä vaatimuksia.
