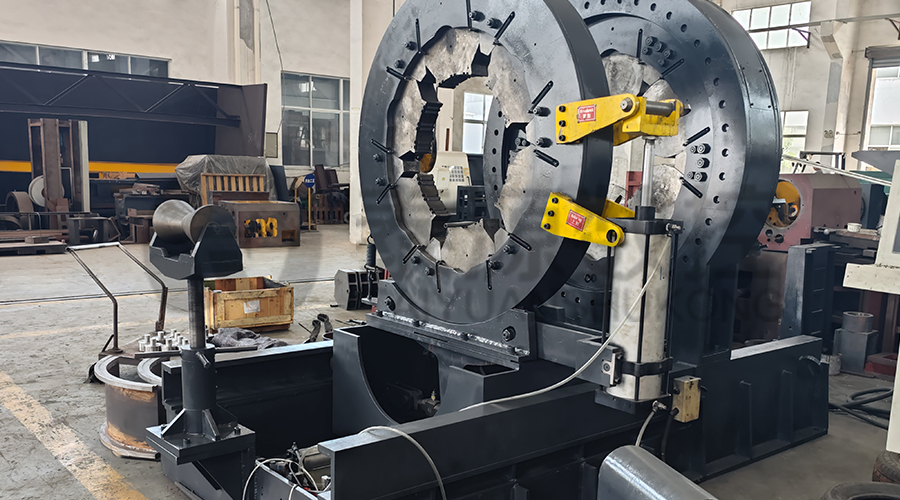

The Kotelon ja letkujen kytkentäyksikkö sorvi on erikoistunut CNC-työstökone, joka on suunniteltu kytkimien tarkkaan kokoamiseen ja purkamiseen öljymaaputkituotteisiin (OCTG). Tämä laite integroi mekaaniset, hydrauliset ja elektroniset ohjausjärjestelmät varmistamaan, että täydennysmomentti- ja asentovaatimukset täyttävät API 5CT:n vaatimukset. Suunniteltu suuren vääntömomentin kytkimen asennus , yksikkö säilyttää kierreliitoksen rakenteellisen eheyden ja optimoi samalla tuotannon läpimenon putken viimeistelylinjoissa.
Tekninen suunnittelu ja käyttöominaisuudet
Apteerausyksikön arkkitehtuuri hyödyntää a matalahitainen karakäyttöjärjestelmä ja raskaaseen käyttöön tarkoitettu hydraulinen voimapihtimekanismi. Tämä kokoonpano mahdollistaa jatkuvan valvonnan vääntömomentti-käännösarvot , mikä on ratkaisevan tärkeää ylikiristymisen tai kierteiden repeytymisen estämiseksi kotelon ja letkun kokoonpanon aikana. Sorvityylinen sänky tarjoaa jäykän perustan, joka minimoi tärinän ja varmistaa johdonmukainen lankojen sitoutuminen ja pitkän aikavälin geometrinen tarkkuus.
Varustettu a ohjelmoitava logiikkaohjain (PLC) , järjestelmä tukee automatisoituja sarjoja eri putkien halkaisijalle ja teräslaaduille. The jälkiä jättämättömät leuat tai erikoistuneita tartuntamuotteja käytetään estämään pinnan muodonmuutoksia runsasseosteisissa materiaaleissa, mikä on yleinen vaatimus korroosionkestävästä metalliseoksesta (CRA) valmistettu letkukokoonpano . Hyödyntämällä suljetun silmukan takaisinkytkentämekanismia, apkkausyksikkö säätää pyörimisnopeutta ja painetta reaaliajassa tietyn kytkimen kierreparametrit .
Tärkeimmät suorituskyvyn edut
- Vääntömomentin tarkkuus: Korkean tarkkuuden anturit tarjoavat reaaliaikaisen tiedonkeruun API-kytkennän meikki varmistaen, että jokainen liitos täyttää sertifioidut turvallisuusstjaardit.
- Toiminnan monipuolisuus: Pystyy käsittelemään monenlaisia putkikokoja halkaisijaltaan pienistä putkista suuriin koteloihin ilman suuria työkalujen vaihtoa.
- Jäykkyys ja vakaus: Vahvistettu runkorakenne mahdollistaa korkean käyttöjakson toiminnot vaativissa teollisuusympäristöissä.
- Tietojen integrointi: Järjestelmä tallentaa täytekäyrät (vääntömomentti vs. käännökset) laadun jäljitettävyyden varmistamiseksi, mikä on välttämätöntä OCTG-valmistuksen vaatimustenmukaisuus .
Tekniset tiedot
| Parametrin kuvaus | Tekniset tiedot / Alue | Yksikkö |
| Sovellettava putken halkaisija-alue | 60,3 - 508 (muokattava) | mm |
| Suurin meikinvääntömomentti | 10 000 - 150 000 (mallin perusteella) | N·m |
| Karan nopeusalue | 0,5 - 25 (portaattomasti muuttuva) | rpm |
| Vääntömomentin mittaustarkkuus | ±1 % | Täysi mittakaava |
| Kiinnitystila | Monipisteinen hydraulinen / synkroninen | Kirjoita |
| Ohjausjärjestelmä | CNC / PLC vääntömomentin valvonnalla | Alusta |
| Virtalähde | 380 V / 415 V / 440 V (50/60 Hz) | V/Hz |
Sovellukset öljylaitteiden valmistuksessa
The Kotelon ja letkujen kytkentäyksikkö sorvi käytetään ensisijaisesti putken kierteityslaitteet ja öljykenttien palvelukeskukset. Se toimii kriittisenä komponenttina tuotannossa API-sertifioitu kotelo ja letkut , jossa manuaalinen meikki ei riitä korkeapainevaatimuksiin. Tämä kone on myös välttämätön premium-liitäntäkokoonpano , jossa erityinen vääntömomentti-olkapää kosketus on tarkistettava digitaalisen kartan avulla.
Usein kysytyt kysymykset
1. Kuinka apteerausyksikkö varmistaa ensiluokkaisten kierreliitosten eheyden?
Yksikkö käyttää hienostunutta tietokoneistettu vääntömomentin ja kääntymisen valvontajärjestelmä joka seuraa käytetyn vääntömomentin ja kierrosten lukumäärän välistä suhdetta. Tämä mahdollistaa "olkapääpisteen" tarkan havaitsemisen premium-yhteyksissä. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , perustettu vuonna 2003 ja sijaitsee Taixing Cityn East Industrial Parkissa, suunnittelee nämä koneet erittäin jäykkillä ja vikapisteiden vähentämistekniikoilla. Meidän CNC-putkien kierresorvit ja apteerausyksiköt on suunniteltu säilyttämään tarkkuuden pitkiä aikoja, varmistaen, että monimutkaisetkin kierreprofiilit kootaan vaurioitta ja täyttävät kansainvälisten öljykenttäyritysten tiukat standardit.
2. Voidaanko tämä laite integroida täysin automatisoituun OCTG-tuotantolinjaan?
Kyllä, apteerausyksikkö on suunniteltu saumattomaan integrointiin automaattiset putkenkäsittelyjärjestelmät ja kuljetinlinjoja. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , jonka pinta-ala on 24 800 ㎡ ja joka toimii merkittävänä tuotantoalueena kansallinen öljylaitteiden valmistus , tarjoaa kokonaisratkaisuja, mukaan lukien poraputkien tuotantolinjat ja erikoishiomakoneet. Tuotteitamme käyttävät laajasti maailmanlaajuiset johtajat, kuten Shanghai Baosteel, sekä kansainväliset yritykset Yhdysvalloissa ja Japanissa. Laitteidemme suuri käyttövoima ja yksinkertainen rakenne mahdollistavat korkean tuotantotehokkuuden ja korkean käyttöjakson integroinnin nykyaikaisissa automatisoiduissa tehtaissa.
3. Mitä sertifikaatteja ja laatustandardeja nämä koneet noudattavat?
Meidän Kotelon ja letkujen kytkentäyksikkö sorvi on valmistettu tiukkojen laadunvalvontakäytäntöjen mukaisesti. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. on saanut GBT, ISO laatujärjestelmän sertifioinnin ja tunnustettu kansalliseksi laatuluotettavaksi yritykseksi. Tekninen asiantuntemuksemme ulottuu laajaan valikoimaan erikoistyökaluja, mukaan lukien pora kaulus kierresorvit and ruuvipumpun roottorijyrsinkoneet . Nämä tuotteet on suunniteltu vahvaa spesifisyyttä ja luotettavuutta varten, mikä varmistaa, että jokainen käsitelty liitos täyttää geologian, kaivos- ja kemianteollisuuden turvallisuusvaatimukset maailmanlaajuisesti.
Yksityiskohtaiset projektikonsultaatiot tai räätälöityjä OCTG-käsittelylaitteet konfiguraatioita, ota yhteyttä tekniseen myyntiosastoomme. Odotamme innolla kehitystyötä kanssasi paremman tulevaisuuden luomiseksi.
